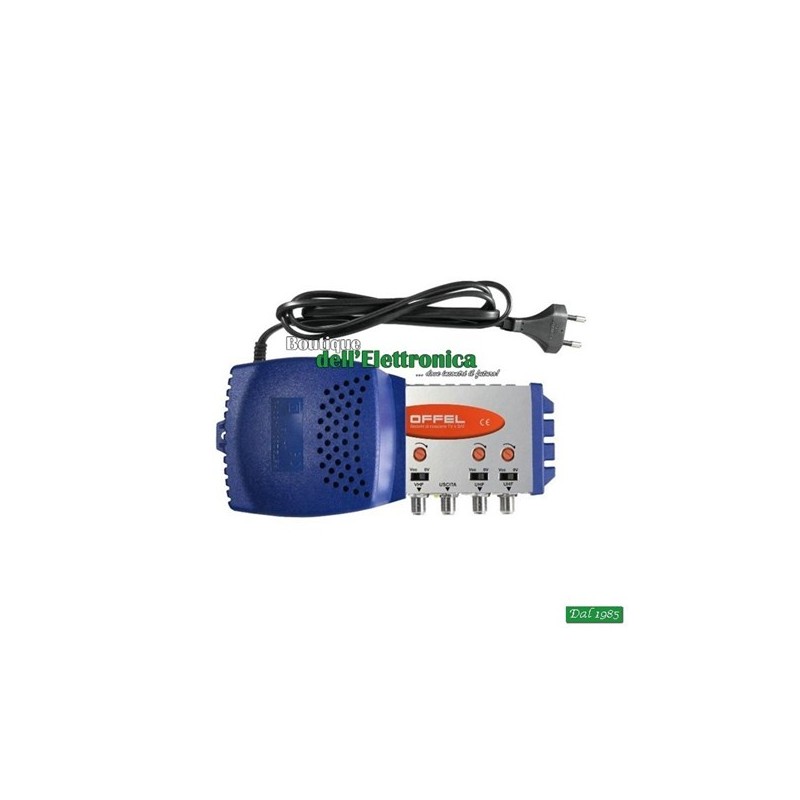

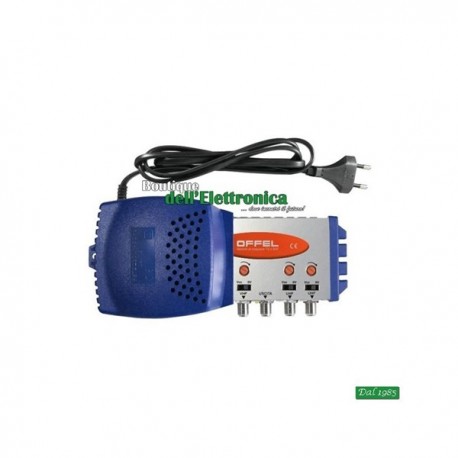

CENTRALINO OFFEL PER LOGARITMICA MC1/30 21/60 32 DB

CENTRALINO OFFEL PER LOGARITMICA MC1/30 21/60 32 DB

Centralino larga banda per interno, adatto per impianti di ricezione di medie dimensioni.

La banda VHF si estende fino al canale S20 (300 MHz) compreso, con esclusione dei segnali FM.

Progettato per ottimizzare l'amplificazione dei segnali DTT compresi nel range E02÷E60, attenuando la

banda LTE 800 MHz senza precludere il buon funzionamento del canale E60.

Caratteristiche

• Componentistica ad elevato standard qualitativo

• Contenitore schermato con connettori a vite tipo F

• Ingressi di banda tutti amplificati

• Sistema di protezione contro i cortocircuiti

con LED di segnalazione

• Amplificazione delle bande VHF e UHF a

linee separate

I dati tecnici sono riferiti alla temperatura di 25 °C

L'ingresso è dotato di due attenuatori coassiali (0÷20 dB), uno per la banda VHF ed uno per la banda

UHF, come regolatori di livello e di passaggio di tensione per la telealimentazione.

Realizzato in contenitore schermato dotato di connettori a vite tipo F.

E' munito di un sistema di protezione contro i cortocircuiti con LED di segnalazione.

Articolo 26-110

Sigla MC1/30 LOG

N. ingressi 1

N. attenuatori coassiali (0÷20dB) 2

Cifra di rumore VHF dB 4

Cifra di rumore UHF dB 5

Tensione max di uscita VHF* dBµV 115

Tensione max di uscita UHF* dBµV 123

Guadagno banda VHF+UHF dB ±2 32

Corrente max erogabile mA 100

Tensione di telealimentazione Vcc 12

Consumo massimo VA 16

Tensione di rete 230 V~ ±10% 50Hz

Classe di isolamento II

Dimensioni (LxWxH) mm 200x100x60

Dimensioni imballo (LxWxH) mm 215x110x68

Peso imballo Kg 0,86

Temperatura di funzionamento °C -10 ÷ +55

Conforme alle norme EN 55083-2, EN 60065

alla distribuzione

26-110

MC1/30 LOG

IN VHF+UHF

OUT

21-476

COMBI TRE Z HD

prese

max

20

30 dB
