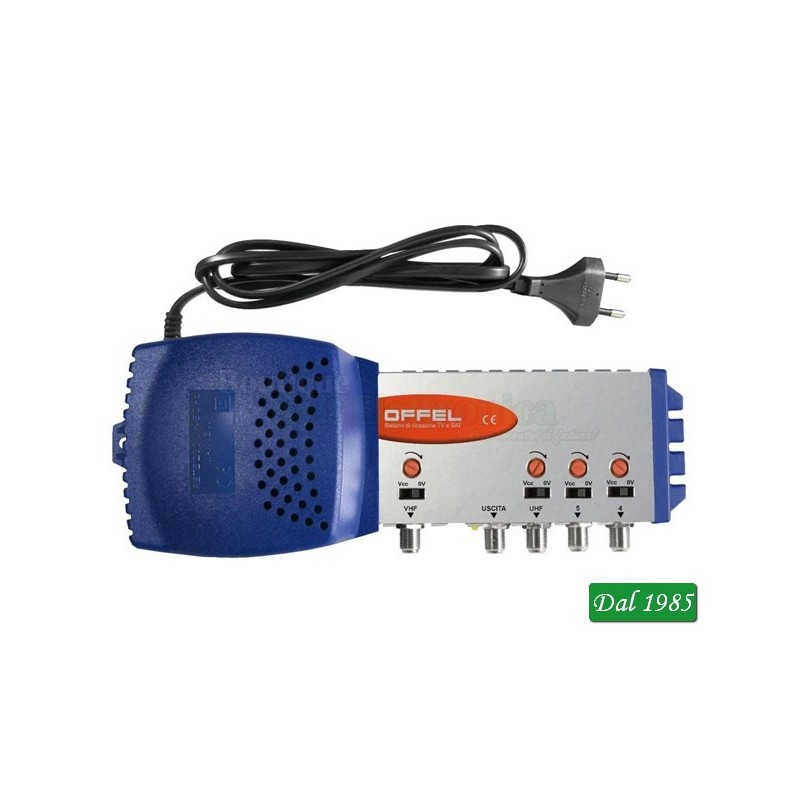

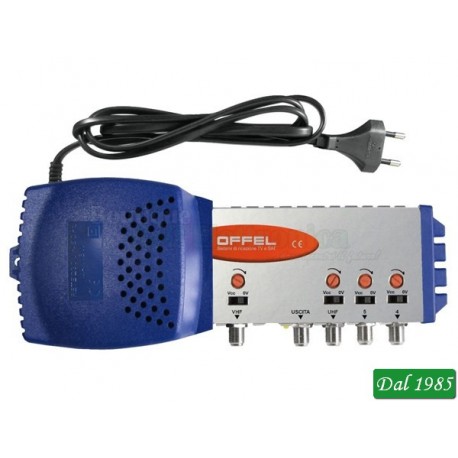

CENTRALINO PER INTERNO INGRESSO VHF 21-34 36/60 21/60 GUADAGNO 33 dB 12 VOLT 123 dBuV

CENTRALINO PER INTERNO INGRESSO VHF 21-34 36/60 21/60 GUADAGNO 33 dB 12 VOLT 123 dBuV

Centralino larga banda per interno, adatto per impianti di ricezione di medie dimensioni.

La banda VHF si estende fino al canale S20 (300 MHz) compreso, con esclusione dei segnali FM.

Progettato per ottimizzare l'amplificazione dei segnali DTT compresi nel range E02÷E60, attenuando la

banda LTE 800 MHz senza precludere il buon funzionamento del canale E60.

Caratteristiche

I dati tecnici sono riferiti alla temperatura di 25 °C

Ogni ingresso è dotato di un attenuatore coassiale (0÷20 dB) come regolatore di livello e di passaggio

di tensione per la telealimentazione.

Realizzato in contenitore schermato dotato di connettori a vite tipo F.

E' munito di un sistema di protezione contro i cortocircuiti con LED di segnalazione.

Articolo 28-119/34-36

Sigla CF30 V-4-5-U 12V

N. ingressi 4

N. attenuatori coassiali (0÷20dB) 4

Cifra di rumore VHF dB 4

Cifra di rumore UHF dB 8

Tensione max di uscita VHF* dBµV 115

Tensione max di uscita UHF* dBµV 123

Guadagno banda VHF dB ±2 34

Guadagno banda 4 dB ±2 33

Guadagno banda 5 dB ±2 33

Guadagno banda UHF dB ±2 33

Corrente max erogabile mA 100

Tensione di telealimentazione Vcc 12

Consumo massimo VA 16

Tensione di rete 230 V~ ±10% 50Hz

Classe di isolamento II

Dimensioni (LxWxH) mm 244x100x60

Dimensioni imballo (LxWxH) mm 255x110x68

Peso imballo Kg 0,96

Temperatura di funzionamento °C -10 ÷ +55

Conforme alle norme EN 55083-2, EN 60065 alla distribuzione

IN VHF IN 4

IN 5

OUT

21-371

SPEED+ 35B HD

21-374

SPEED+ 47Z HD

21-094

E5/E12Y6

La banda 4 si estende fino al canale E34 (582 MHz) compreso, mentre la banda 5 si estende dal canale

E36 al canale E60 (590÷790 MHz)
