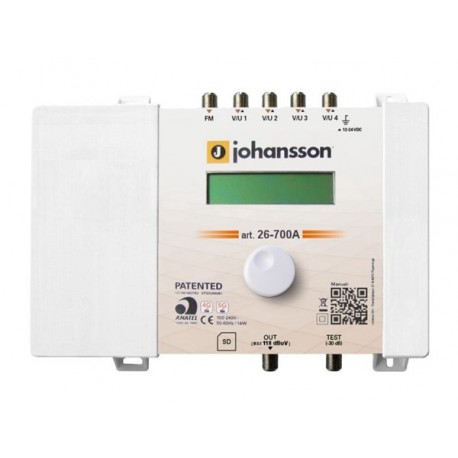

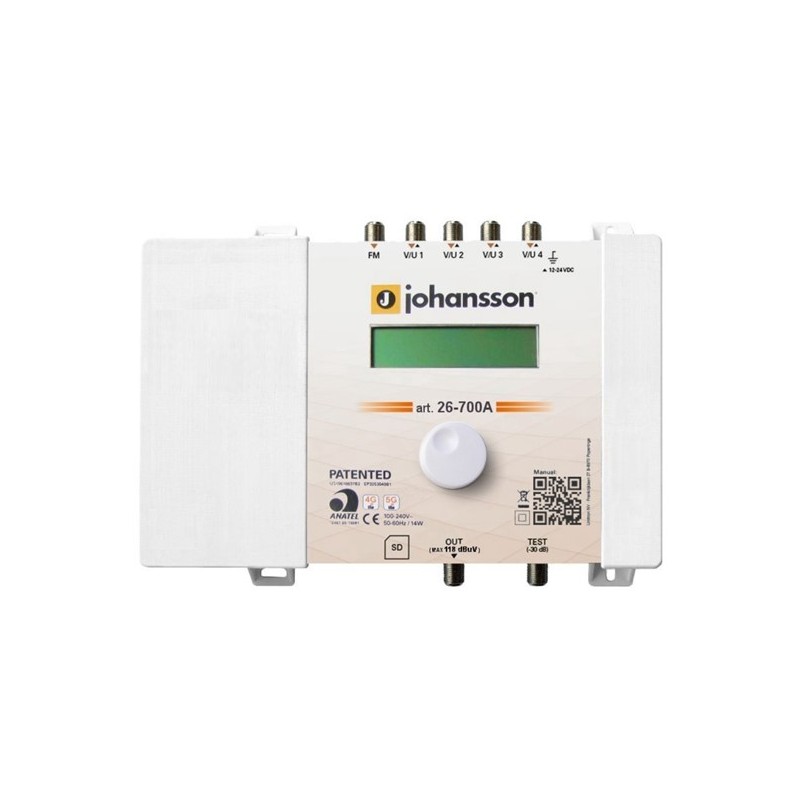

CENTRALE A FILTRI PROGRAMMABILE PER OLTRE 50 CANALI

CENTRALE A FILTRI PROGRAMMABILE PER OLTRE 50 CANALI

art. 26-700A

REVOLUTION HP

Esempio di applicazione

1

Per costellazione 64QAM con code rate 3/4

I dati tecnici sono riferiti alla temperatura di 25 °C

Articolo 26-700A

Sigla REVOLUTION HP

N. ingressi 5

Tipo di ingressi FM - V/U - V/U - V/U - V-U

Gamma di funzionamento MHz

FM: 88 ÷ 108

VHF: 174 ÷ 240

UHF: 470 ÷ 862

Livello di ingresso dBµV

FM: 37 ÷ 77

VHF: 401 ÷ 109

UHF: 401 ÷ 109

Tensione max di uscita dBµV

FM: 113 (60dB/IM3)

V/U: 120 (60dB/IM3)

V/U: 131 (35dB/IM3)

V/U: 118 (1 MUX)

V/U: 113 (6 MUX)

N. canali programmabili > 50

Aggiunta canali

Canale singolo o

gruppi di canali (da 2 a 6 can. adiacenti)

Conversioni possibili Sì, in banda V e U

Guadagno dB

FM: 15 ÷ 35

VHF: > 75

UHF: > 75

Regolazione guadagno FM: 20 dB

VHF/UHF: AGC

Regolazione del livello di uscita dBµV VHF/UHF: 98 ÷ 118

(108 di default)

Regolazione di pendenza dB 15

Selettività ∆ 1 MHz dB 50

Opzioni larghezza di banda canale ottimizzato (default), MER ottimale o

filtro più selettivo

Return loss dB 10

Protezione scariche elettrostatiche sì, su tutti gli ingressi

Tensione di telealimentazione Vcc 12 o 24

Corrente erogabile mA 100 (per 4 ingressi)

Tensione di rete 240 V~ ±10% 50Hz

Consumo W 15

Classe di isolamento II

Porta SD Sì

Dimensioni (LxWxH) mm 220x165x55

Dimensioni imballo (LxWxH) mm 270x225x70

Peso imballo Kg 1,183

Peso netto Kg 0,78

Temperatura di funzionamento °C -5 ÷ +50

Conforme alle norme EN 55083-2, EN 60065

alla distribuzione

Caratteristiche

• Permette di elaborare oltre 50 canali, con in più la possibilità

di convertire tutti i canali selezionati

• Lettura livello di ingresso e di uscita tramite display

• Filtro di canale ad alta selettività (>50dB sui canali adiacenti)

• Totale flessibilità nell’assegnazione dei filtri

• LED per l'indicazione della presenza di corrente

• Codice di protezione configurazione per evitare modifiche

da utenti non autorizzati

Centrale per interno a filtri programmabili, ideale per l'amplificazione dei segnali DTT in impianti TV di medio/grandi dimensioni.

Ideale nelle aree in cui i segnali vengono ricevuti da direzioni diverse e con livelli di potenza differenti tra loro.

E' dotata di filtro LTE automatico:

• se i canali impostati sugli ingressi sono inferiori al canale E48, si attiva il filtro a 694 MHz;

• se i canali impostati sugli ingressi sono inferiori al canale E60, si attiva il filtro a 790 MHz;

• se i canali impostati sugli ingressi sono superiori al canale E60, il filtro LTE resta disattivato.

Realizzata in contenitore schermato dotato di connettori a vite tipo F.

Interfaccia utente tramite display LCD e manopola di selezione. Ha uno slot per scheda SD (non inclusa), con cui è

possibile copiare la configurazione o caricare una configurazione esistente.

Dotata di 5 ingressi, tutti amplificati: 1 ingresso FM dotato di regolazione di guadagno 0÷20 dB e 4 ingressi VHF/UHF

dotati di AGC (regolazione automatica del guadagno).

La selezione del primo canale stabilisce se l'ingresso che si sta programmando è VHF o UHF. Ciò significa che canali

di banda VHF e canali di banda UHF non possono essere combinati nello stesso ingresso.

Dotata di un'uscita e di un'uscita monitor (-30 dB).

E' possibile abilitare il passaggio di tensione per la telealimentazione a 12 V o 24 V (max 100 mA per 4 ingressi).

Permette di processare oltre 50 canali TV diffusi via etere.

I canali selezionati possono essere ricevuti singolarmente oppure a gruppi da due a sei canali adiacenti.

Se i canali vengono selezionati tutti singolarmente è possibile riceverne fino ad un massimo di 32.

Se i canali vengono selezionati tutti a gruppi di sei canali adiacenti è possibile riceverne fino all'ipotetico massimo di 75.

E' possibile effettuare la conversione da qualsiasi canale o gruppo di canali VHF o UHF a qualsiasi canale o gruppo di

canali VHF o UHF.

Dotata di funzione Auto Channel: elimina il rumore che insorge quando un canale interrompe la trasmissione e permette

di programmare i canali prima che vengano messi in onda, eliminando il rumore finché non iniziano le trasmissioni.
