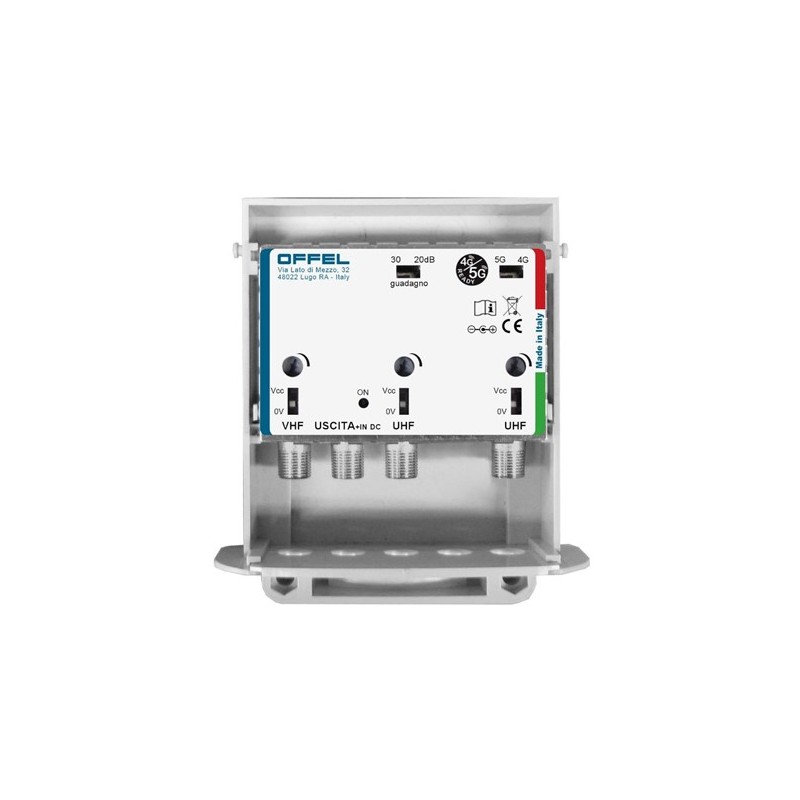

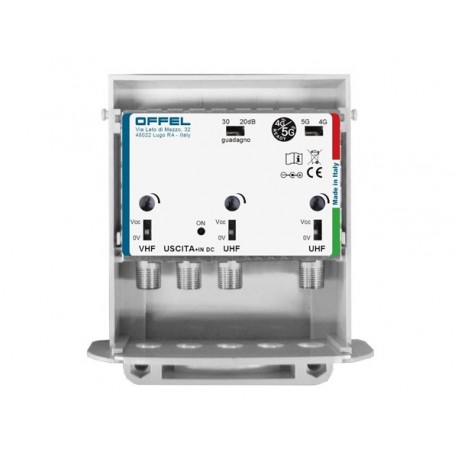

Centralino per esterno 12÷15V

larga banda serie Fusion Pro FPE

4G

5G READY

DTT

high

shielding

cast

product

conn. F

reg.

Ogni ingresso è dotato di un trimmer resistivo per la regolazione del guadagno (VHF: 0÷20 dB; UHF: 0÷15 dB)

e di un interruttore per l'abilitazione della telealimentazione.

Caratteristiche

•  Interruttore filtro banda 4G o 5G

•  Selettore guadagno max banda UHF 20 o 30 dB

•  Elevata potenza di uscita

•  Meccanismo basculante per un'installazione

facilitata

•  Amplificazione delle bande VHF e UHF

a linee separate

Centralino larga banda per esterno, adatto per impianti di ricezione di medie dimensioni.

Progettato per ottimizzare l'amplificazione dei segnali DTT compresi nel range E05÷E60.

Contenitore schermato in pressofusione di alluminio dotato di connettori a vite tipo F e robusto case in

plastica ABS waterproof con alloggio per l'innesto dei cavi.

Meccanismo basculante per facilitare il collegamento dei cavi.

Accessorio di fissaggio adatto per pali fino a ø 60 mm incluso nella confezione.

La banda VHF si estende dal canale E05 fino al canale E12 compreso (174÷230 MHz).

La banda UHF si estende dal canale E21 (470 MHz) al termine della banda UHF.

Ideale per adattarsi a diverse soluzioni di impianto grazie ad un selettore a due step che consente di

impostare il guadagno massimo su tutta la banda UHF a 20 o 30 dB.

La banda VHF, invece, ha guadagno massimo 30 dB.

E' dotato di interruttore per la selezione del filtro 4G/5G, che consente l'esclusione delle frequenze

dedicate alla telefonia mobile:

• se impostato su "5G" la banda 5 e la banda UHF si estendono fino al canale E48 compreso (694 MHz);

• se impostato su "4G" la banda 5 e la banda UHF si estendono fino al canale E60 compreso (790 MHz)

Articolo 24-770

Sigla FPE20/30 V-U-U

N. ingressi 3

N. trimmer resistivi 3

Cifra di rumore VHF dB 6

Cifra di rumore UHF dB 6

Tensione max di uscita VHF* dBµV 120

Tensione max di uscita UHF* dBµV 125

Selettore guadagno banda UHF 20 dB 30 dB

Guadagno max banda VHF dB ±2 30

Guadagno max bande UHF dB ±2 23 33

Corrente assorbita mA 190

Tensione di alimentazione Vcc 12÷15

Dimensioni (LxWxH) mm 132x55x107

Dimensioni imballo (LxWxH) mm 115x55x135

Peso imballo Kg 0,345

Temperatura di funzionamento °C 0 ÷ +55

Conforme alle direttive europee 2014/53/UE, 2011/65/UE
