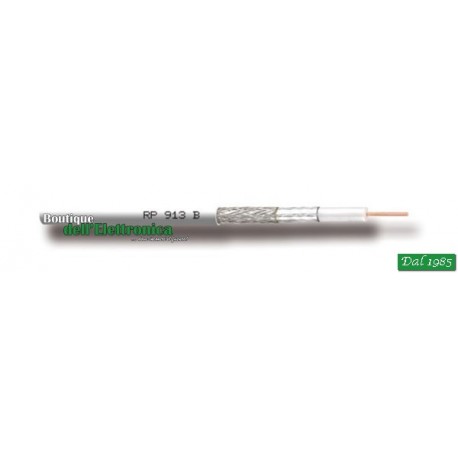

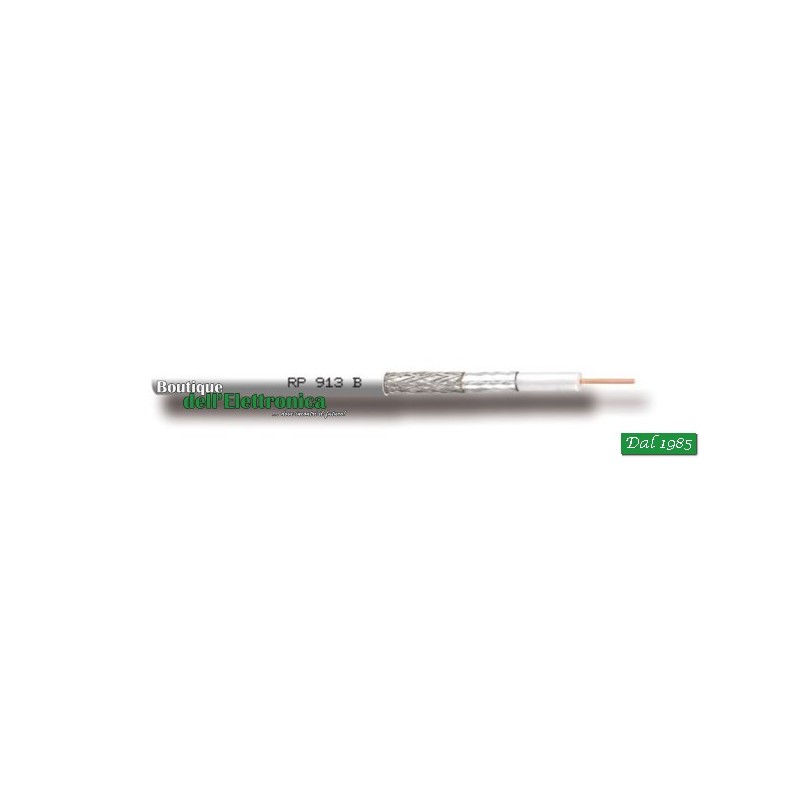

CAVO COASSIALE RP913 Visualizza ingrandito

CAVO COASSIALE RP913

RP913BM2S100

New product

CAVO COASSIALE RP913

Maggiori dettagli

513 Articoli

0,98 € tasse incl.

Dettagli

CAVO COASSIALE RP913

Cavo cavel RP913 coassiale doppio schermo - 75 Ohm doppio schermo (Classe di schermatura A++)

Parametri costruttivi

Conduttore interno in rame rosso (Cu) 1,13 ± 0,02 mm

Dielettrico in polietilene espanso a gas (PEG) 4,80 ± 0,10 mm

Tamponatura idrorepellente (dielettrico) (Jelly1)

Nastro in Alluminio/Poliestere avvolto longitudinalmente (Al/Pet)

Treccia in fili di rame stagnato (CuSn)

Copertura ottica della treccia (IEC 96-1) 71 %

Diametro sotto Guaina 5,35 mm

Guaina esterna in Cloruro di Polivinile - bianco (PVQ1BI) - senza

piombo (Q1B)

(PVC) 6,60 ± 0,10 mm

Stampa a getto d'inchiostro nero ogni metro :

CAVEL RP 913 B MADE IN ITALY 75 Ohm EN50117-2-4 Class A++ CEI-UNEL 36762 C-4 (U0 =400V) ss/aa m

(ss=settimana, aa=anno) (m=stampa metrica)

Parametri elettrici

Impedenza caratteristica (@ 200 MHz) 75 ± 3 Ohm

Capacità (@1kHz) 52 ± 2 pF/m

Velocità di propagazione 85 %

Resistenza conduttore interno 18 Ohm/km

Resistenza conduttore esterno 10,70 Ohm/km

Resistenza di loop 28,70 Ohm/km

Tensione di isolamento della guaina (spark test) 3 kV

Corrente massima (Ieff) 8,00 A

Perdite di riflessione strutturali (SRL)

5 - 470 MHz >30 dB

470 - 1000 MHz >28 dB

1000 - 2000 MHz >26 dB

2000 - 3000 MHz >22 dB

Attenuazione di schermatura (SA) Impedenza di trasferimento

30 - 1000 MHz >112 dB 5 - 30 MHz < 0,05 mOhm/m

1000 - 2000 MHz >104 dB

2000 - 3000 MHz >91 dB

N.B: IL PREZZO SI INTENDE PER N°1 METRO - SPECIFICARE NELLA QUANTITA' IL NUMERO DEI METRI DESIDERATI

RICHIEDERE PREZZI PER MATASSE

http://www.cavel.it/images/catalogo-prodotti/pdf/IT/rp913b.pdf
