CAVO COASSIALE RP 65 B CAVEL

CAVO COASSIALE RP 65 B CAVEL

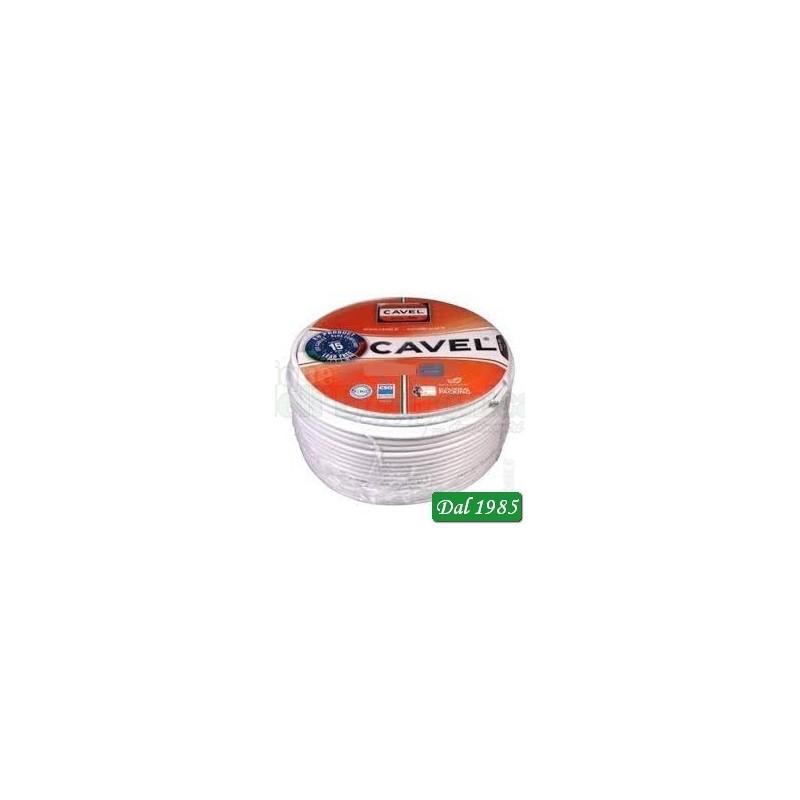

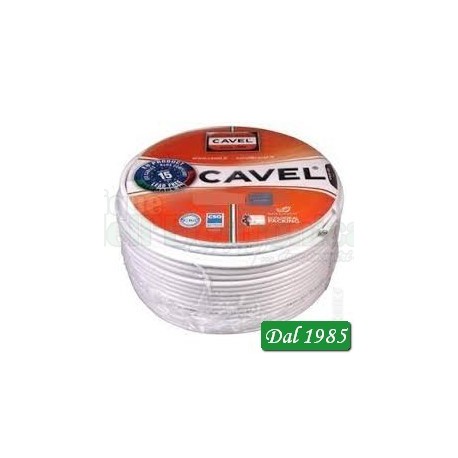

MATASSA DA 100 MT

Classe CPR sec. UE 305/2011 (DoP)  Eca

a Norma  EN 50117-2-4

Resistenza al fuoco  EN50575

PARAMETRI COSTRUTTIVI

Conduttore interno Ø mm 1,00

materiale Cu

Dielettrico Ø mm 4,75

materiale PEG

Nastro materiale AP

Treccia materiale Al

Copertura ottica treccia % 43

Diametro sopra Treccia Ø mm 5,38

Guaina esterna Ø mm 6,6

materiale PVC

PARAMETRI MECCANICI

Peso del rame kg/km 7,0

Peso del cavo kg/km 34,9

Min raggio di curvatura x 1/n mm 35/70

Massima forza di trazione N 150

PARAMETRI ELETTRICI

Impedenza Ohm 75±3@200 MHz

Capacità (@1kHz) pF/m 54 ± 2

Velocità di propagazione % 82

Attenuazioni (a 20°C)

a 5 MHz dB/100m 1,54

a 10 MHz dB/100m 2,08

a 30 MHz dB/100m 3,31

a 50 MHz dB/100m 4,29

a 200 MHz dB/100m 8,72

a 300 MHz dB/100m 11,1

a 470 MHz dB/100m 13,64

a 800 MHz dB/100m 17,92

a 862 MHz dB/100m 18,83

a 1000 MHz dB/100m 20,42

a 1750 MHz dB/100m 27,65

a 2150 MHz dB/100m 31,11

a 2400 MHz dB/100m 33,05

a 3000 MHz dB/100m 37,69

Perdite di riflessione strutturali (SRL)

a 5 - 470 MHz dB >30

a 470 - 1000 MHz dB >28

a 1000 - 2000 MHz dB >26

a 2000 - 3000 MHz dB >22

Impedenza di trasferimento (Zt) Classe C

5 - 30 MHz mOhm/m < 20

Attenuazione

di schermatura (SA) Classe A+

a 30 - 1000 MHz dB >95

a 1000 - 2000 MHz dB >90

a 2000 - 3000 MHz dB >80

Resistenza conduttore interno Ohm/km 22,5 / 22,0

Resistenza di loop Ohm/km 44,5

Tensione di isolamento guaina (spark test) kV 3,0

Corrente massima (Ieff) A 8
