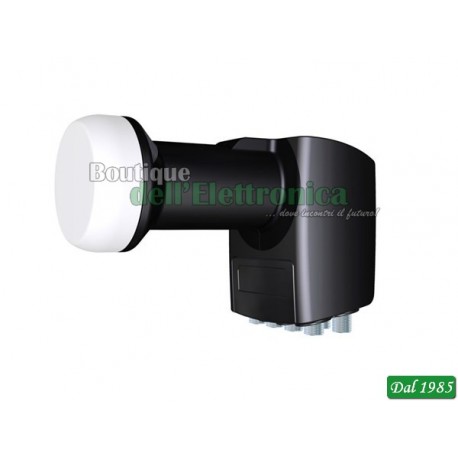

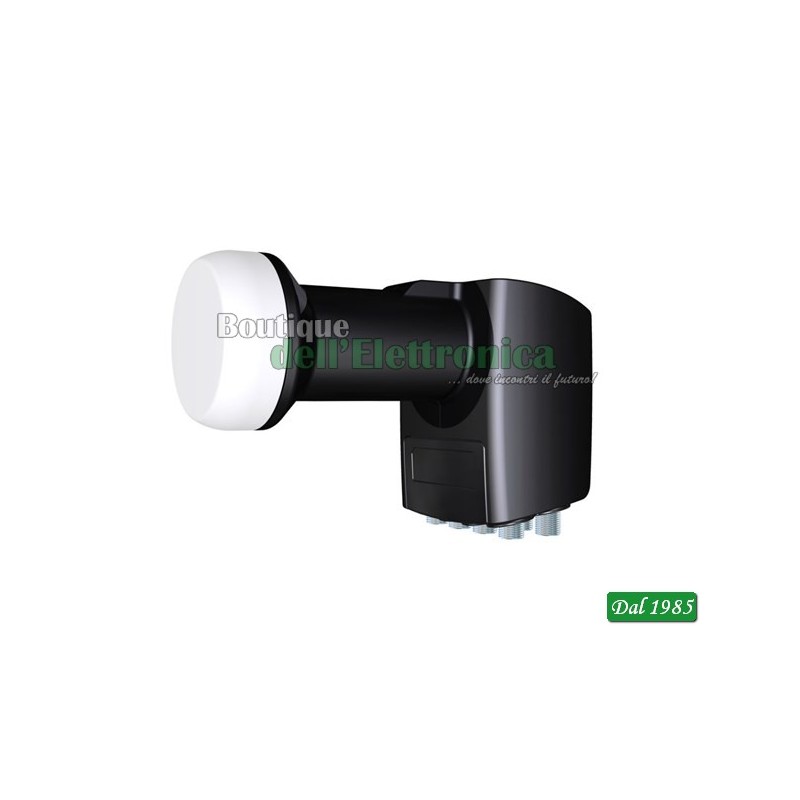

LNB 8 USCITE UNIVERSALE INDIPENDENTI

LNB 8 USCITE UNIVERSALE INDIPENDENTI

LNB universale che consente la ricezione dei segnali analogici e digitali di un satellite, dotato di 8 uscite.

Articolo 13-243

Sigla LNB 8 OUT UNIV.

N. uscite 8

Commutazione uscite 13÷18V 0÷22KHz

Frequenze in ingresso banda bassa GHz 10.7 ~ 11.7

Frequenze in uscita banda bassa GHz 950 ~ 1950

Frequenza oscillatore banda bassa GHz 9.75

Frequenze in ingresso banda alta GHz 11.7 ~ 12.75

Frequenze in uscita banda alta GHz 1100 ~ 2150

Frequenza oscillatore banda alta GHz 10.6

Cifra di rumore dB 0,2 typ. 0,7 max

Precisione iniziale oscillatore MHz ± 1.0 max

Deriva termica oscillatore MHz ± 3.0 max

Rumore di fase (@10 KHz) dBc/Hz -90 max

Guadagno uscite dB 55 min

Ripple di guadagno (largh. banda: 27 MHz) dB ± 0,75

Variazione di guadagno (su tutta la banda) dB ± 4 max

Image rejection dB 40 min

Punto di compressione 1 dB dBm 0.0 min

Isolamento di cross-polarizzazione dB 18 min

VSWR in uscita 2.5 : 1

Interferenza irradiata dBm -45

Spurie in banda dBm -60 max

Larghezza di canale MHz 60

Isolamento del canale dB 20 min

Tensione di commutazione Legacy V < 14 (V); > 16 (H)

Tono 22 K KHz 22 ±4

Corrente max assorbita @ 11-20 V mA 210

Impedenza Ω 75

Connettori di uscita a vite tipo F

Dimensioni (LxWxH) mm 141x99x53

Dimensioni imballo (LxWxH) mm 147x103x76

Peso imballo Kg 0,256

Temperatura di funzionamento °C -30 ÷ +60

Conforme alle norme EN 55013, EN 55020

Consente di collegare fino ad 8 decoder STB indipendenti, uno per ciascuna uscita.
