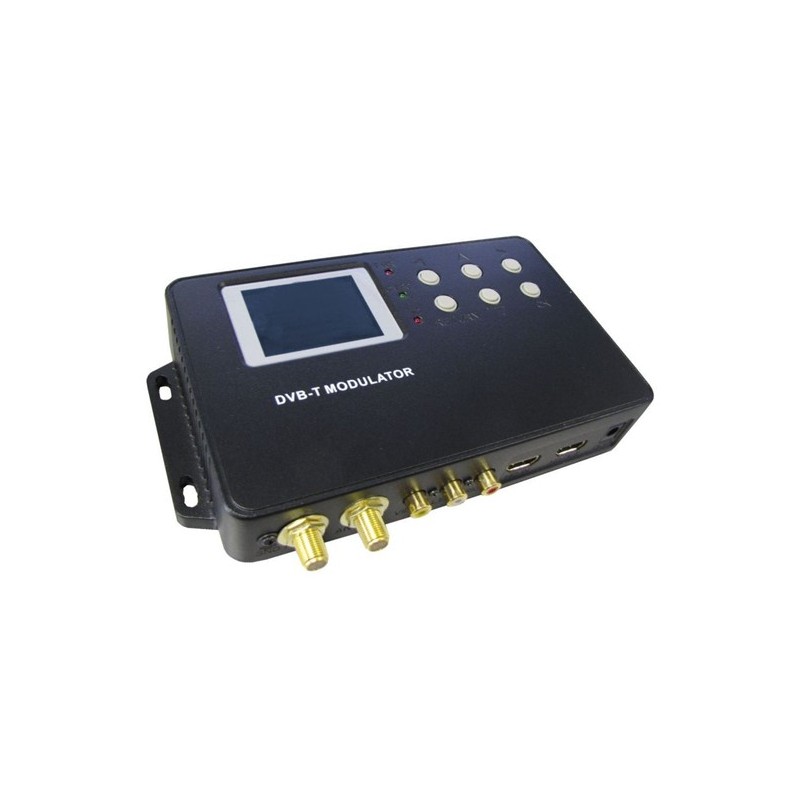

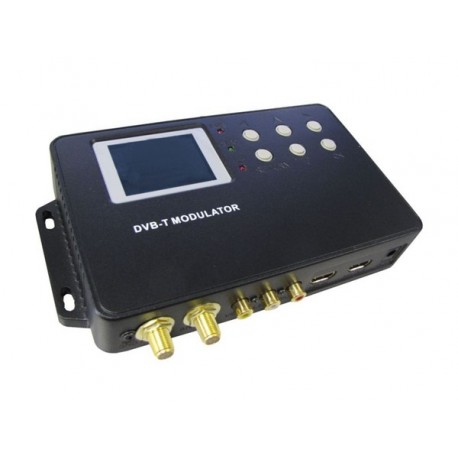

MODULATORE DIGITALE AV-COFDM OFFEL

MODULATORE DIGITALE AV-COFDM OFFEL

1 in RCA/HDMI+LOOP

art. 07-910

DM HD

conn.

RCA

DTT

reg.

indoor

230 V~

high

shielding

conn. F

conn.

HDMI

Esempio di applicazione

07-910

DM HD

decoder SAT

IN

HDMI

Articolo 07-910

Sigla DM HD

VIDEO

Ingresso Video Video Composito (RCA), HDMI

Uscita Video (loop) HDMI

Risoluzione Video 576i PAL / 480i NTSC /1080p

Compressione Video H.264

AUDIO

Ingresso Audio Stereo L/R / HDMI

Sample Rate HDMI

Compressione Audio MPEG1-L2

ENCODING

PID PAT, PMT, SDT

Parametri configurabili Nome programma e network

MODULAZIONE

Portanti 2K, 8K

Intervallo di Guardia 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Costellazione QPSK, 16QAM, 64QAM

USCITA

Canale di uscita 1

Nome canale Massimo 15 caratteri

LCN n° 1÷9999

COFDM standard DVB-T

Frequenza uscita MHz 47÷862

Livello uscita dBuV 70÷100

Impedenza Ω 75

Larghezza di banda MHz 6, 7, 8

MER dB 35

MIX RF Sì

Attenuazione di passaggio dB 5

Connettori Vite tipo F

CONTROLLI

Aggiornamento software Via USB

GENERALI

Dimensioni (LxWxH) mm 205×105×40

Dimensioni imballo (LxWxH) mm 245x155x80

Peso imballo Kg 1,0

Alimentazione Vcc 12

Consumo max W < 7

Temperatura di funzionamento °C 0÷50

ALIMENTATORE IN DOTAZIONE

Connettore DC mm 2,1

Tensione di rete 100÷240V~ 0,5A, 50÷60 Hz

Tensione e corrente erogate 12Vcc 1,5A

oppure oppure

telecamere di

sorveglianza

lettore DVD

OUT

HDMI

TV

IN Video

audio L

audio R

alla distribuzione

21-094B

E5/E12Y6

BIANCA

IN VHF

IN UHF

OUT

IN UHF

21-374B

SPEED+ 47Z HD

BIANCA

26-425

F3/30 V-U-U

230V~

12 Vcc

Programmazione tramite display LCD e tastiera integrati.

Consente di modulare un segnale Audio/Video in formato SD o HD (proveniente da telecamere di

videosorveglianza, ricevitori SAT, lettori DVD e Blu-ray, ecc.) in un canale digitale COFDM HD.

Dotato di ingresso con connettori RCA (segnale SD) e HDMI (segnale HD).

L'ingresso HDMI è dotato di LOOP che permette di collegare il TV senza dover aggiungere uno splitter HDMI.

Il dispositivo permette la modulazione del canale di uscita nelle bande VHF o UHF.

Il segnali RF in uscita è modulato in standard DVB-T con compressione MPEG4 H.264 (1080p).

Possibilità di impostare l'LCN.

Realizzato in contenitore schermato dotato di un'uscita RF automiscelante con connettori a vite tipo F.
