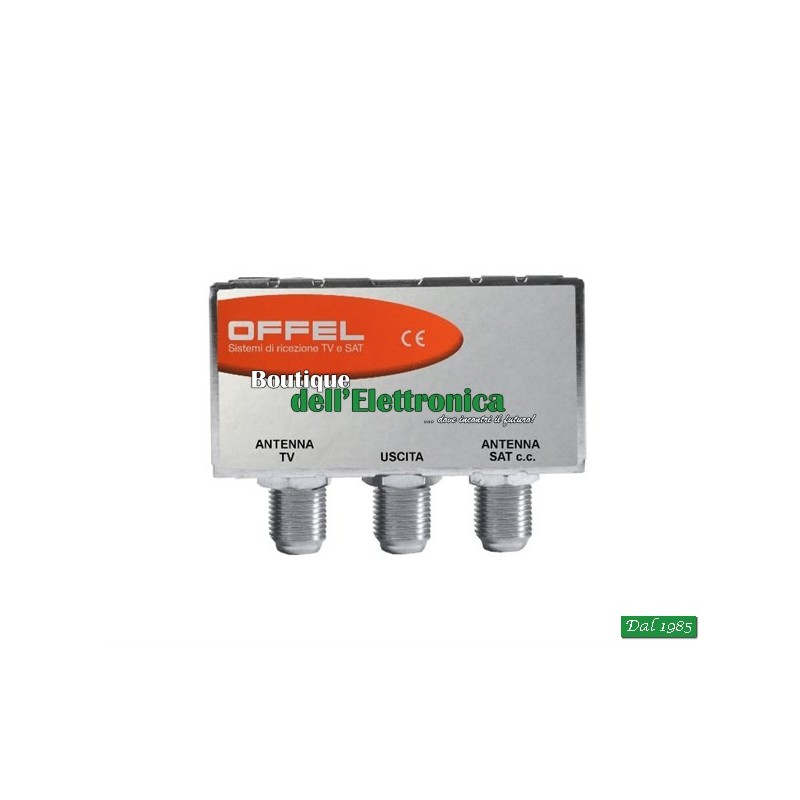

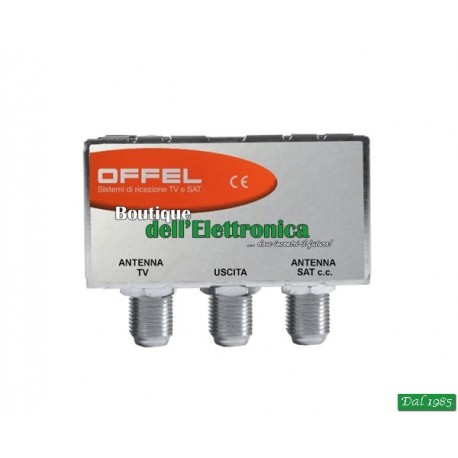

DEMIX TV-SAT OFFEL (12-221) ENTRATA 40-2160Mhz

DEMIX TV-SAT OFFEL (12-221)

DEMISCELATORE IN PRESSOFUSIONE ENTRATA 40-2160Mhz

2 OUT TV-SAT

Demiscelatore TV-SAT per interno, ideale per demiscelare i segnali provenienti da una distribuzione
monocavo (TV+SAT) in segnali utili per il televisore e per il ricevitore SAT.
dalla distribuzione
monocavo TV-SAT
OUT SAT OUT TV
12-221
DEM/X TV-SAT
Imballo
Confezione multipla
Pezzi n. 5
Dimensioni imballo (LxWxH) mm 127x61x45
Peso imballo Kg 0,27
IN
DECODER STB
17-260
OPT TV
17-290
OPFT
SAT
DTT
high
shielding
conn. F
indoor
Caratteristiche
• Sull'uscita SAT consente il passaggio dei toni e delle tensioni.
• Realizzato in contenitore schermato dotato di connettori a vite tipo F.
Articolo 12-221 Esempio di applicazione
Sigla DEM/X TV-SAT
N. ingressi TV-SAT 1
N. uscite TV 1
N. uscite SAT 1
Frequenze di lavoro TV MHz 47÷862
Frequenze di lavoro SAT MHz 950÷2150
Frequenze di lavoro Ch. R MHz 5÷40
Attenuazione di uscita TV dB ±1 1,7
Attenuazione di uscita SAT dB ±1 1,8
Attenuazione di uscita Ch. R dB ±1 0,8
Perdita di ritorno Ch. R dB > 15
Separazione fra uscite dB > 28
Dimensioni (LxWxH) mm 55x22x42
Temperatura di funzionamento °C -10 ÷ +55
Conforme alle norme EN 55083-2, EN 60065
I dati tecnici sono riferiti alla temperatura di 25 °C
Demiscelatore TV-SAT per interno, ideale per demiscelare i segnali provenienti da una distribuzione
monocavo (TV+SAT) in segnali utili per il televisore e per il ricevitore SAT.
dalla distribuzione
monocavo TV-SAT
OUT SAT OUT TV
12-221
DEM/X TV-SAT
Imballo
Confezione multipla
Pezzi n. 5
Dimensioni imballo (LxWxH) mm 127x61x45
Peso imballo Kg 0,27
