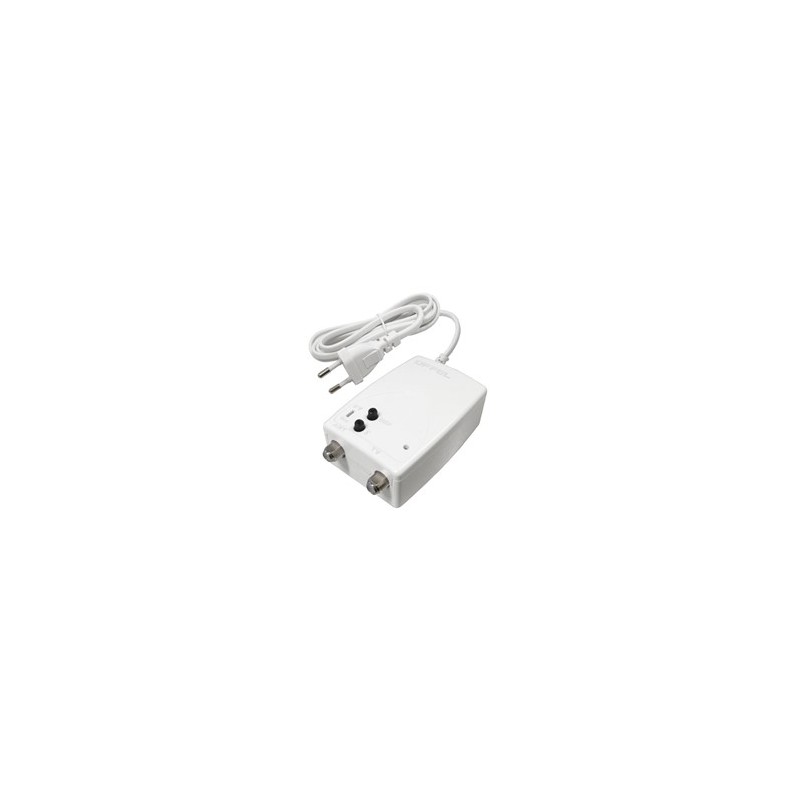

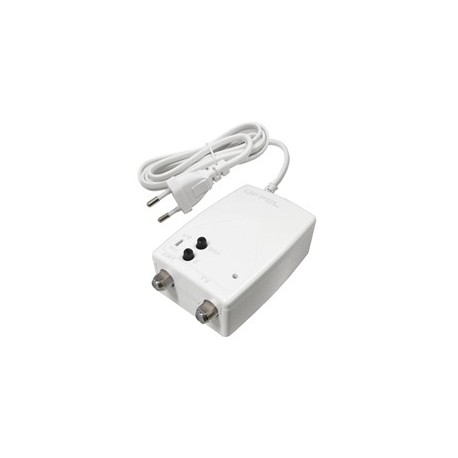

AMPLIFICATORE DI LINEA TV SERIE AS A LINEE SEPARATE 25-055

AMPLIFICATORE DI LINEA TV SERIE AS A LINEE SEPARATE 25-055

Amplificatore di linea TV con alimentatore switching, che permette di riamplificare i segnali di una linea di distribuzione, adatto per impianti di medie dimensioni. Progettato per amplificare i segnali DTT compresi nel range E05÷E12+E21÷E60, attenuando la banda LTE 800 MHz senza precludere il buon funzionamento del canale E60. Caratteristiche I dati tecnici sono riferiti alla temperatura di 25 °C Realizzato in contenitore schermato dotato di connettori a vite tipo F. Articolo 25-055 Sigla AS25 2REG N. ingressi 1 N. uscite 1 N. regolatori (0÷15dB) 2 Range frequenze 3 MHz 174÷230 Range frequenze UHF MHz 470÷790 Cifra di rumore dB

<3 Tensione max di uscita 3* dBµV 110 Tensione max di uscita UHF* dBµV 120 Guadagno banda 3 dB ±2 21 Guadagno banda UHF dB ±2 25 Max corrente erogabile mA 130 Tensione di telealimentazione Vcc 12 Consumo massimo VA 5,2 Tensione di rete 230 V~ ±10% 50Hz Classe di isolamento II Dimensioni (LxWxH) mm 113x57x35 Dimensioni imballo (LxWxH) mm 80x100x50 Peso imballo Kg 0,179 Temperatura di funzionamento °C 0 ÷ +55 Conforme alle direttive 2014/53/UE 2011/65/UE (RoHS II) Conforme alle norme EN 62368-1:2014 EN 50083-2:2012 EN 303354:2017 EN 50581:2012 Esempio di applicazione L'amplificazione delle bande 3 (VHF) ed UHF è realizzata a linee separate. E' dotato di due trimmer (0÷15 dB) come regolatori di livello, uno per la banda 3 ed uno per la banda UHF, e di passaggio di tensione per la telealimentazione. art. 25-055 AS25 2REG • Protezione e ripristino in caso di cortocircuito • Protezione in caso di sovratensione sulla rete • Componentistica ad elevato standard qualitativo • Contenitore schermato e dotato di connettori a vite tipo F • Amplificazione delle bande 3 (VHF) ed UHF a linee separate Prodotto per interno da installare in un luogo idoneo, privo di umidità e con sufficiente aerazione.
